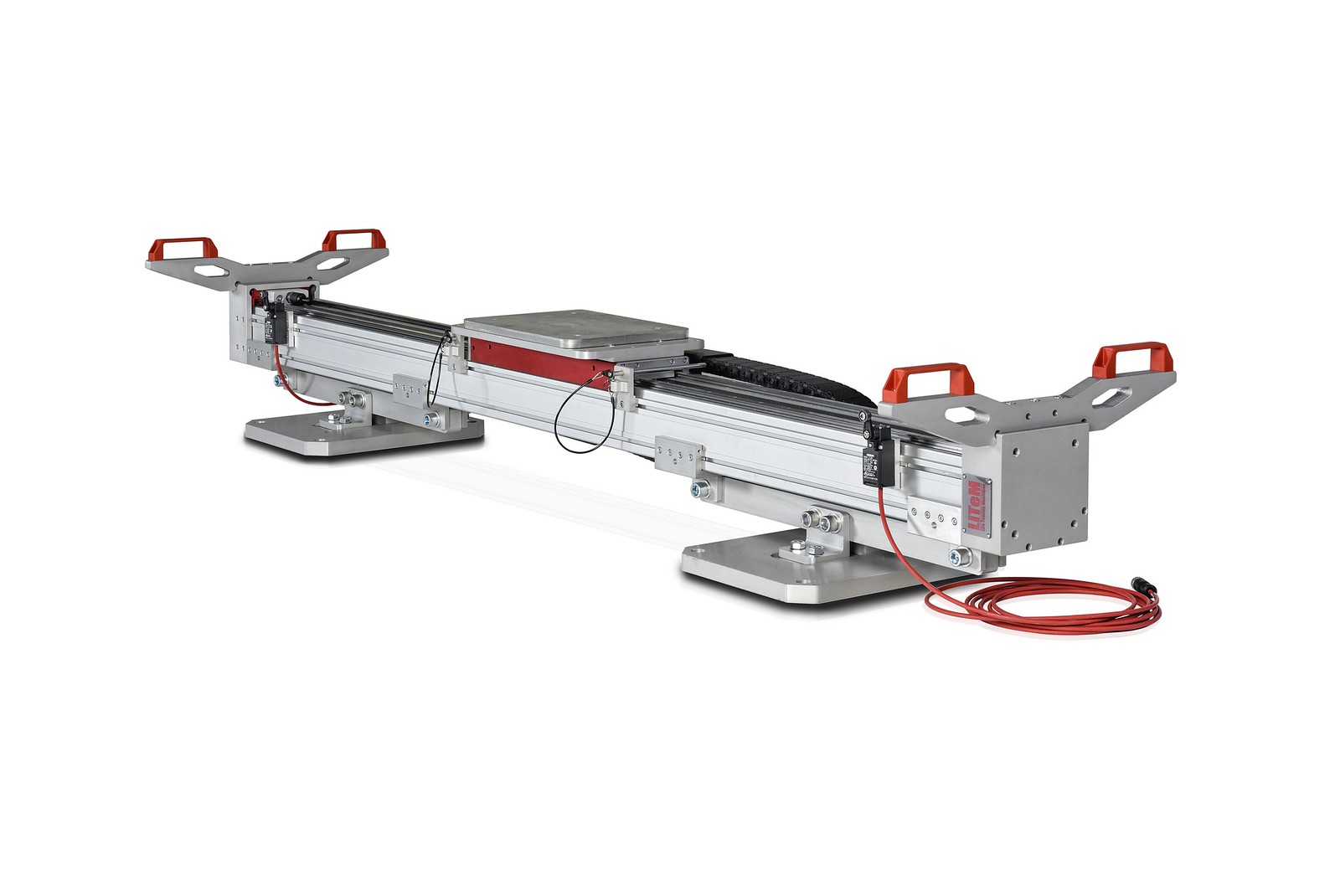

VIBRA-9001 è la prima vibrodina meccanica con attuatore lineare, progettata per applicazioni nel settore dell’ingegneria civile, in grado di generare forzanti di ampiezza costante al variare della frequenza.

VIBRA-9001 nasce dalla collaborazione tra EnginLab e DRC e appartiene alla famiglia delle macchine elettrodinamiche sviluppate e commercializzate con il brand LiTeM.

La struttura della vibrodina VIBRA-9001 è realizzata completamente in alluminio. Questo la rende particolarmente maneggevole e facilmente trasportabile all’interno della struttura da indagare senza l’ausilio di macchinari per il sollevamento e la movimentazione, riducendo i tempi e i costi di installazione.

Le masse poste in movimento dal motore lineare sono modulari e facilmente collocabili sulla slitta superiore, consentendo di generare differenti forzanti a seconda delle esigenze.

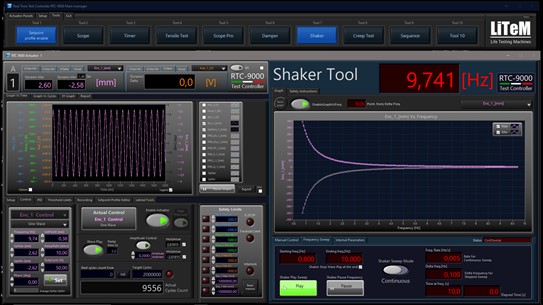

Mediante il sistema di controllo RTC 9000-VIBRA e relativo tool software SHAKER è possibile impostare i valori di frequenza di oscillazione (a step o con funzione sweep in frequenza) ed i tempi di permanenza alle frequenze desiderate.

La vibrodina lineare VIBRA-9001 può controllare l’ampiezza della corsa effettuata dalla slitta ottenendo così forzanti costanti e opportune anche a basse frequenze; cosa impossibile con le normali vibrodine a masse rotanti.

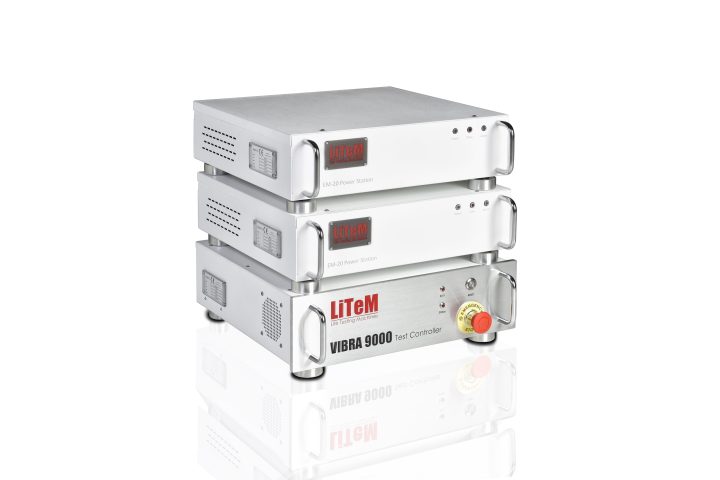

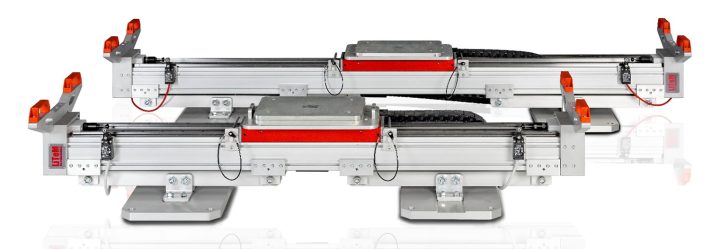

Con il Controllore Real Time RTC 9000-VIBRA bi-assiale (due assi indipendenti o simultanei) e il SHAKER Software Tool è possibile controllare due VIBRODINE contemporaneamente impostando lo sfasamento tra loro a piacimento oppure facendole lavorare in maniera indipendente.

Il motore lineare della slitta viene pilotato dall’azionamento LiTeM serie EM20 incluso nel kit.

I 4 canali in sola lettura presenti sul Controllore permettono l’acquisizione di altrettanti accelerometri installati sulla struttura.

La vibrodina VIBRA-9001 è indispensabile in tutte le attività di identificazione dinamiche con tecniche EMA (Experimental Modal Analysis) e in tutti i casi in cui sia necessario disporre di una forzante opportuna e costante anche a basse frequenze di sollecitazione.

*Si consiglia, quando possibile, di utilizzare le apposite tarature in situ per la corretta stima della resistenza a compressione del calcestruzzo provato.

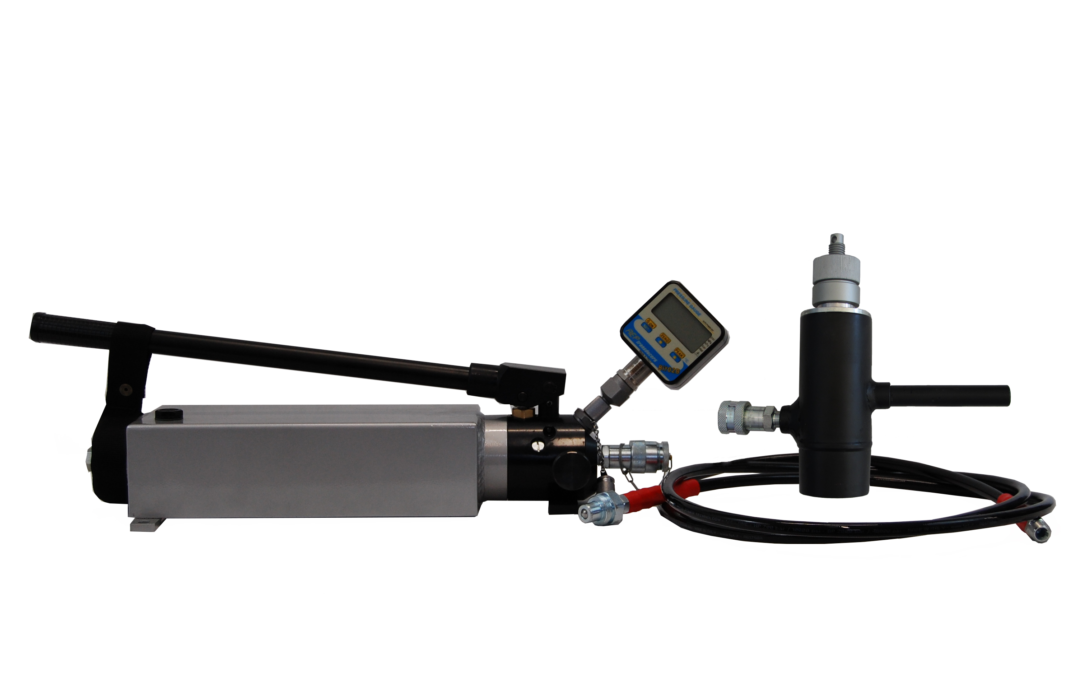

Pull-Out è il nuovo sistema DRC per l’esecuzione delle prove di estrazione in accordo con la Norma UNI EN 12504-3.
Il Kit è composto da una unità di pressurizzazione (costituita da pompa idraulica manuale, manometro da 700 bar e tubo idraulico ad alta pressione) e da un martinetto idraulico cavo con geometria conforme alla Norma UNI EN 12504-3.

Il nuovo design del martinetto, il suo peso ridotto e la comoda maniglia di impugnatura, rendono ancora più semplice e sicura l’esecuzione della prova di estrazione, anche in condizioni difficili di cantiere.
Il martinetto è in grado di produrre una forza di estrazione di 10 t con una corsa di 50 mm.
Il sistema viene fornito completo di accessori, prolunghe e adattatore sferico per una semplice e corretta esecuzione della prova di estrazione.
Il nuovo sistema di estrazione Pull-Out della DRC è completamente progettato e realizzato in Italia.Con il sistema Pull-Out DRC è possibile effettuare l’estrazione di qualsiasi geometria di tassello presente in commercio. Gli accessori necessari, a seconda del tipo di tassello, sono disponibili su richiesta.
I dati ottenuti dalla prova possono essere utilizzati per la stima della resistenza a compressione del calcestruzzo testato. Ad ausilio dell’operatore, sono rilasciate le curve di correlazione determinate sperimentalmente*.

*Si consiglia, quando possibile, di utilizzare le apposite tarature in situ per la corretta stima della resistenza a compressione del calcestruzzo provato.
